Nhiệt điện trở là gì – Các loại điện trở nhiệt thông dụng nhất

Nhiệt điện trở là gì

Nhiệt điện trở (Thermistor) là gì ?”. Đây là một câu hỏi mà chúng tớ nhận được khá nhiều trong thời gian vừa rồi. Hôm nay, hãy cùng đi tìm hiểu về khái niệm, cấu tạo và nguyên lý hoạt động của điện trở nhiệt nhé.

Nhiệt điện trở là gì?

Thuật ngữ nhiệt điện trở xuất phát từ “nhiệt” và “điện trở”. Nhiệt điện trở là một loại điện trở có giá trị điện trở phụ thuộc vào nhiệt độ. Chúng được làm từ oxit kim loại được đúc thành hình hạt, đĩa hoặc hình trụ và sau đó được bao bọc bằng epoxy hoặc thủy tinh.

Nhiệt điện trở không hoạt động tốt với nhiệt độ khắc nghiệt, nhưng chúng hoàn toàn phù hợp để đo nhiệt độ tại một điểm nhất định; chúng chính xác khi chúng được sử dụng trong một phạm vi nhiệt độ giới hạn, tức là trong vòng 50°C.

Thermistors dễ sử dụng, tương đối rẻ và bền. Chúng thường được sử dụng trong nhiệt kế kỹ thuật số, trong xe để đo nhiệt độ dầu và chất làm mát, và trong các thiết bị gia dụng như lò nướng và tủ lạnh và được ưu tiên cho các ứng dụng yêu cầu mạch bảo vệ sưởi ấm hoặc làm mát để vận hành an toàn.

nguyên lý hoạt động của nhiệt điện trở
Hình ảnh nhiệt điện trở

Nhiệt điện trở hoạt động như thế nào?

Có hai loại nhiệt điện trở – loại được sử dụng phổ biến nhất là nhiệt điện trở có hệ số nhiệt độ âm (NTC). Điện trở của NTC giảm khi nhiệt độ tăng và ngược lại. Với nhiệt điện trở hệ số nhiệt độ dương (PTC), điện trở tăng khi nhiệt độ tăng và ngược lại; nó thường được sử dụng như một cầu chì.

Loại vật liệu được sử dụng trong nhiệt điện trở sẽ quyết định mức độ thay đổi của điện trở, được thay đổi theo nhiệt độ. Nhiệt điện trở (Thermistors) là phi tuyến tức là mối liên hệ giữa điện trở và nhiệt độ sẽ không tạo thành một đường thẳng, nó sẽ tạo thành một đường cong trên đồ thị; dòng nằm ở đâu và nó thay đổi bao nhiêu tùy thuộc vào cách tạo ra nhiệt điện trở.

Ưu điểm của nhiệt điện trở

Nhiệt điện trở có cấu tạo rất chắc chắn, độ chính xác cao và ổn định, đồng thời chúng được trang bị để hoạt động trong các điều kiện môi trường khắc nghiệt.

  • Kích thước nhỏ gọn: Các tùy chọn đóng gói cho phép chúng hoạt động trong không gian nhỏ hoặc chật hẹp; do đó chiếm ít diện tích hơn trên bảng mạch in.
  • Thời gian phản hồi nhanh: Kích thước nhỏ cho phép phản ứng nhanh với sự thay đổi nhiệt độ, điều này rất quan trọng khi cần phản hồi ngay lập tức.
  • Tiết kiệm chi phí: Nhiệt điện trở ít tốn kém hơn so với các loại cảm biến nhiệt độ khác.

Nhiệt điện trở trong các thiết bị điện tử

Bộ điều khiển nhiệt độ theo dõi nhiệt độ của nhiệt điện trở, sau đó chỉ thị cho lò sưởi hoặc bộ làm mát khi nào bật hoặc tắt, để duy trì nhiệt độ của cảm biến (nhiệt điện trở), cũng như thiết bị đó. Chúng được sử dụng rộng rãi trong các ứng dụng như điều hòa không khí và tủ lạnh / tủ đông trưng bày.

Nhiệt điện trở trong điều hòa nhiệt độ
Điều hòa nhiệt độ

Cảm biến có một lượng nhỏ dòng điện chạy qua nó (dòng điện phân cực), được gửi bởi bộ điều khiển nhiệt độ. Bộ điều khiển không thể đọc điện trở, vì vậy nó phải được chuyển đổi thành điện áp thay đổi, bằng cách đo điện áp đó để tạo ra điện áp điều khiển.

Để đảm bảo độ chính xác, nhiệt điện trở nên được đặt gần thiết bị cần kiểm soát nhiệt độ, có thể được nhúng hoặc gắn vào. Nếu nhiệt điện trở được đặt quá xa thiết bị thì thời gian trễ nhiệt sẽ làm giảm đáng kể độ chính xác của phép đo nhiệt độ. Nhiệt điện trở càng gần thiết bị, nó sẽ phản ứng nhanh hơn với sự thay đổi nhiệt độ và càng chính xác.

Nhiệt điện trở trong tủ đông lạnh
Nhiệt điện trở trong tủ đông lạnh

Các loại điện trở nhiệt thông dụng

Điện Trở Nhiệt NTC MF52-103/3950 10K

Điện Trở Nhiệt NTC MF52-103-3950 10K
Điện Trở Nhiệt NTC MF52-103-3950 10K

THÔNG SỐ KĨ THUẬT

– Tên mã: NTC MF52-103/3950

– Nhiệt độ hoạt động: -45 độ đến 125 độ

– Giá trị: 10K

– Màu sắc: Đen

– Chất liệu: Hổn hợp các oxid kim loại mangan, nickel, cobalt,…

Xem giá tại SHOPEE

Xem giá tại SENDO

Điện trở nhiệt NTC 47D15

Điện trở nhiệt NTC 47D15
Điện trở nhiệt NTC 47D15

Xem giá tại SHOPEE

Xem giá tại SENDO

Điện trở cảm biến nhiệt MF58 5K 15K 50K 100K 500K

Điện trở cảm biến nhiệt MF58 5K 15K 50K 100K 500K
Điện trở cảm biến nhiệt MF58 5K 15K 50K 100K 500K

Xem giá tại SHOPEE

Xem giá tại SENDO

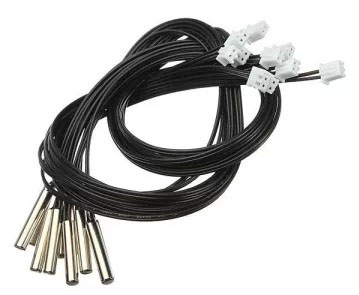

DÂY CẢM BIẾN NHIỆT ĐỘ NTC 10k

Cảm biến nhiệt độ NTC  (10K/ 100K 1% độ chính xác nhiệt độ cao)

Phân loại:

10K +-1%, dây dài 1m

100K +-1%, dây dài 1m

DÂY CẢM BIẾN NHIỆT ĐỘ NTC 10k
DÂY CẢM BIẾN NHIỆT ĐỘ NTC 10K

Xem giá tại SHOPEE

Xem giá tại SENDO

Xem giá tại LAZADA

Cảm biến nhiệt độ NTC 3950 100K

Lưu ý: Đầu dupond để gắn vào ramps

Đầu XH2,54-2p dùng để gắn trực tiếp vào mạch MKS Gen

Cảm biến nhiệt độ là thành phần không thể thiếu trên các máy in 3D

Cảm biến nhiệt độ NTC 3950 100k
Cảm biến nhiệt độ NTC 3950 100K

Các cảm biến này giúp bộ điều khiển theo dõi nhiệt độ đầu đùn cũng như nhiệt độ bàn nhiệt.

Nếu một trong hai nhiệt độ trên không được đo chính xác thì quá trình in sẽ không được như ý muốn, chất lượng sản phẩm in sẽ giảm, thậm ý không in được.

Hiện nay các máy in 3D  thường sử dụng giải pháp cảm biến nhiệt độ bằng các nhiệt điện trở.

Giải pháp này có ưu điểm là giá thành rẻ, trong khi đó nhiệt điện trở có độ bền cao.

Xem giá tại SHOPEE

Xem giá tại SENDO

Vậy là hôm nay chúng mình đã cùng các bạn tìm hiểu về nhiệt điện trở là gì. Hy vọng các bạn có thể chọn được cho mình một loại điện trở nhiệt ưng ý nhé.

CHÚC CÁC BẠN THÀNH CÔNG
