Top 5 mạch tăng áp (booster circuit) thông dụng nhất

Mạch tăng áp là gì? Mua mạch giá tốt ở đâu?. Đây là những câu hỏi rất hay được Dienu5ngay chúng tớ nhận được. Ngày hôm nay, hãy cũng Dientu5ngay đi tìm hiểu Top 5 mạch tăng áp (booster circuit) thông dụng nhất. Let’s go!

Mạch tăng áp là gì?

Mạch tăng áp là gì - Hiểu rõ mạch tăng áp trong 5 phút

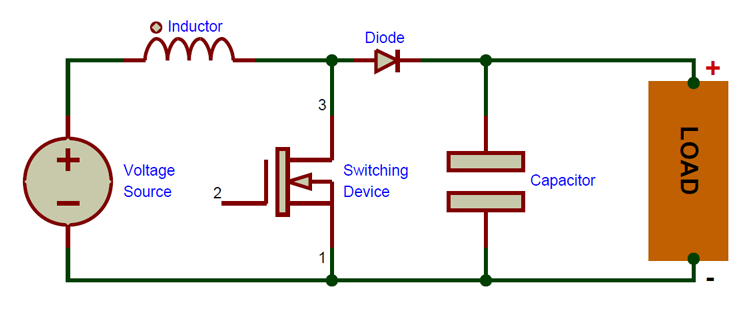

Sơ đồ nguyên lý mạch tăng áp

Hiểu một cách đơn giản, mạch tăng áp có tác dụng biến điện áp đầu vào nhỏ thành điện áp lớn hơn ở đầu ra.

Các thành phần cần có của một mạch tăng áp

  • Một cuộn cảm
  • Một công tắc bán dẫn (ngày nay đó là MOSFET, nói chung là cần một cái công tắc bán dẫn đóng mở với tốc độ nhanh)
  • Một diode
  • Một tụ điện

Top 5 mạch tăng áp thông dụng nhất

Qua quá trình thực tế sửa chữa, chúng tớ đã tổng hợp được 5 loại mạch tăng áp thông dụng nhất dưới đây.

Mạch nguồn tăng áp DC MT3608 2A

THÔNG SỐ KỸ THUẬT

–  Mạch boost.

–  Điện áp vào 2-24VDC.

–  Điện áp ra 5-28VDC (ổn định ở 26V). Có thể điều chỉnh bằng biến trở

–  Dòng điện ra MAX 2A (ổn định ở 1A).

–  Kích thước 30x17x14mm.

–  Hiệu suất: >93%

–  Kích thước: 36 x 17 x 14mm

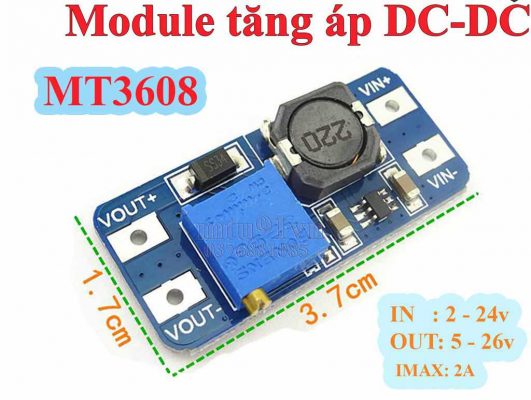

Mạch-nguồn-tăng-áp-DC-MT3608-2A
Mạch nguồn tăng áp DC MT3608 2A

ỨNG DỤNG

–  Mạch sạc pin, điện thoại

–  Có thể đưa điện áp từ 3.7 lên 5V để sạc điện thoại.

LƯU Ý KHI SỬ DỤNG

–  Mạch Không có bảo vệ ngược áp, ngắn mạch

–  Vin ( Điện áp vào ) < Vout ( Điện áp ra) là 2V để module hoạt động ổn định

–  Điện áp đầu vào ổn định, bật nguồn trước khi sử dụng tải

–  Công suất vào = công suất ra nên lưu ý khi tính toán công suất.

Xem giá tại SHOPEE

Xem giá tại SENDO

Mạch Tăng Áp DC-DC XL6009 5-35V

Thông số kĩ thuật

    –   Mạch Boost DC To DC ( Mạch Nâng Áp ).

    –   IC: XL 6009.

    –   Điện Áp Vào: 4.5 – 32V DC.

    –   Điện áp Ra: 5 – 35V DC (phải được thiết lập để đảm bảo điện áp đầu ra là cao hơn so với điện áp đầu vào)

    –  Điện áp Ra nên nhỏ hơn 35V

    –  Dòng Out : Max 4A ( Hoạt động ổn định lâu dài ở 1,5A ). Hiệu suất đạt 94%

    –  Kích thước: 43x21x14mm

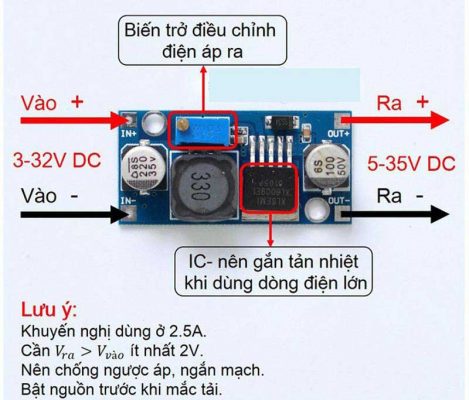

Mạch-Tăng-Áp-DC-DC-XL6009-5-35V
Mạch Tăng Áp DC-DC XL6009 5-35V

Lưu ý khi sử dụng

  1. Bạn xoay biến trở mà thấy áp không đổi thì cứ xoay tiếp 10 vòng nữa hoặc xoay ngược lại. Vì mạch dùng biến trở tinh chỉnh nên số vòng xoay có thể lên đến 14 vòng.
  2. Mạch không thích hợp cấp nguồn cho động cơ!
  3. Mạch không có bảo vệ chống ngược áp và ngắn mạch nên lưu ý khi cấp nguồn đúng chiều
  4. Với tất cả Module nguồn, bạn cần phải đo điện áp ra trước khi gắn vào tải, để tránh những hư hỏng đáng tiếc.



Xem giá tại SHOPEE

Xem giá tại SENDO

Xem giá tại LAZADA

Mạch Tăng Áp DC 10-32V Lên 12-35V 150W

Đây là mạch tăng áp DC 10-32V Lên 12-35V 150W. Với điện đầu vào từ
10 ~ 32V tăng điện áp lên từ 12 ~ 35V với yêu cầu điện áp đầu ra luôn lớn hơn điện áp đầu vào và có thể điều chỉnh điện áp đầu ra bằng biến trở với công suất lên đến 150W.

Mạch-Tăng-Áp-DC-10-32V-Lên-12-35V-150W
Mạch Tăng Áp DC 10-32V Lên 12-35V 150W

THÔNG SỐ KỸ THUẬT

– Điện áp đầu vào: 10 ~ 32V

– Điện áp đầu ra: 12 ~ 35V (có thể điều chỉnh ngõ ra)

– Dòng điện ngõ ra: 10A (Max)

– Dòng điện ngõ vào: 16A (Max)

– Dòng điện không tải: 25mA

– Công suất ngõ ra: 150W (Max)

– Điện áp sai lệch: +- 0.5%

– Hiệu suất chuyển đổi: 94%

– Nhiệt độ hoạt động: -40 độ C đến 85 độ C

– Kích thước: 65 x 56 x 23.5mm

– Khối lượng: 80g

LƯU Ý

Cấp ngược cực nguồn điện sẽ làm hỏng mạch do chưa có diode bảo vệ.

Xem giá tại SHOPEE

Xem giá tại SENDO

Xem giá tại LAZADA

Mạch Tăng Áp Mini có Cổng Micro USB ( XY-016 | MT3608 )

Mạch này được phát triển dựa trên mạch DC MT3608 2A, ưu điểm là có thêm cổng micro USB.

THÔNG SỐ KỸ THUẬT

 – Lấy Nguồn từ cổng MicroUSB (5v) hay Vin trên mạch

 – Thay đổi điện áp bằng biến trở

 – IN:    2-24V

 – OUT: 5-26V

 – Dòng Tối Đa: 2A (max) (nên Sử dụng < 1A , <24V)

 – Kích thước: 30mm * 17 mm * 14 mm

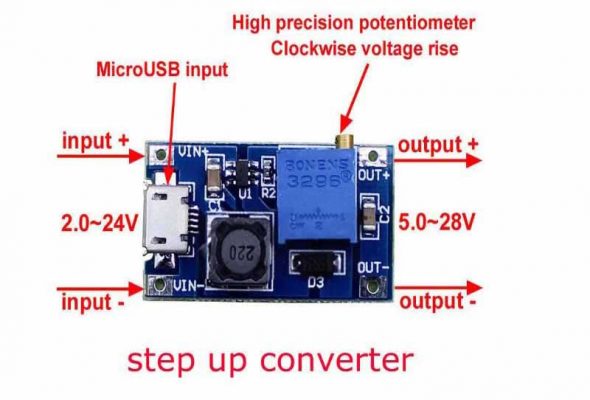

Mạch-Tăng-Áp-Mini-có-Cổng-Micro-USB---XY-016--MT3608
Mạch Tăng Áp Mini có Cổng Micro USB ( XY-016 | MT3608 )

Ứng dụng

 – đổi điện DC sang DC :

 – Mạch sạc pin, điện thoại

 – Tăng điện áp từ 3.7 lên 5V để sạc điện thoại

 – Tăng áp từ sạc dự phòng 5v lên 9v hoặc 12v cho module wifi, loa, đèn Led…

Lưu ý khi sử dụng

 – Nên Sử dụng < 1A hoặc <24V để bền mạch tránh hư hỏng (Dòng max 2A chỉ là Đỉnh tại 1 thời điểm, nếu bạn dùng cho tải lớn vui lòng mua mạch khác có công suất cao hơn)

 – Không dùng cho Motor, Quạt, các loại có động cơ.

Xem giá tại SHOPEE

Xem giá tại SENDO

Xem giá tại LAZADA

Mạch nguồn tăng áp 4.3-27V tích hợp sạc pin 18560

Loại mạch này thích hợp dùng làm mạch sạc dự phòng. Chúng ta chỉ cần nối pin 18650 vào mạch, đầu ra sẽ thu được điện áp 5V ổn định để sạc cho điện thoại.

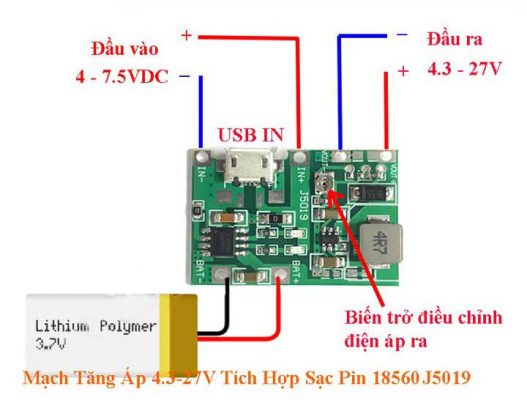

Mạch-nguồn-tăng-áp-4.3-27V-tích-hợp-sạc-pin-18560
Mạch nguồn tăng áp 4.3-27V tích hợp sạc pin 18560

ỨNG DỤNG

– Module tăng áp DC, đồng thời có thể sử dụng để sạc PIN Lithium 3.7V.

– Module có 2 đầu vào : qua 2 Pin trên PCB hoặc qua cổng MicroUSB. Có thể sử dụng với Pin mặt trời 5V để sạc Pin và phát triển các dự án liên quan đến Solar Panel.

– Điện áp đầu ra có thể điều chỉnh bằng biến trở.

– Sử dụng cấp nguồn cho các module, thiết bị…

THÔNG SỐ KỸ THUẬT

– Điện áp vào : 4 – 7.5VDC.

– Điện áp ra : 4.3 – 27VDC.( điều chỉnh biến trở theo chiều kim đồng hồ)

– Điện áp sạc : DC4.2V / 1A (max).

– dòng xả max: 2A

– Kích thước : Dài x Rộng x Dày : 33 x 23 x 9mm.

Xem giá tại SHOPEE

Xem giá tại SENDO

Xem giá tại LAZADA

Vậy là hôm nay chúng mình đã cùng các bạn tìm hiểu Top 5 mạch tăng áp (booster circuit) thông dụng nhất. Hy vọng các bạn có thể chọn được cho mình một mạch ưng ý nhé.

CHÚC CÁC BẠN THÀNH CÔNG
