Máy biến áp là gì – Hiểu rõ máy biến áp trong 5 phút

Máy biến áp là gì - Hiểu rõ máy biến áp trong 5 phút (1)

Có lẽ câu hỏi “Máy biến áp là gì” rất phổ biến với các bạn học điện tử. Ngày hôm nay hãy cùng dientu5ngay tìm hiểu ngay nhé.

Một máy biến áp hay Transformer là một máy điện tĩnh, biến đổi một dòng điện xoay chiều ở điện áp này thành một dòng điện xoay chiều ở điện áp khác, với tần số không thay đổi ở đầu ra.

Nó hoạt động dựa trên nguyên tắc của Định luật Cảm ứng Điện từ Faraday được hiểu rằng “độ lớn của điện áp tỷ lệ thuận với tốc độ thay đổi của từ thông”.

Máy biến áp là gì - Hiểu rõ máy biến áp trong 5 phút (3)

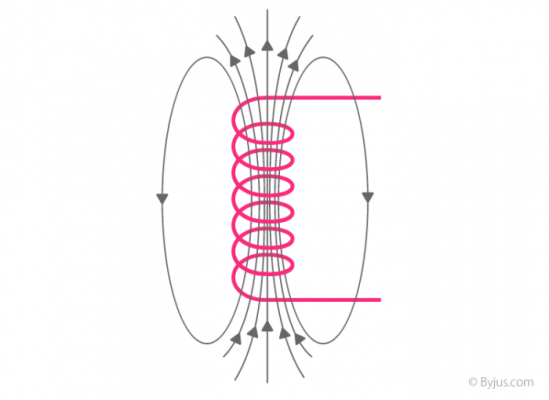

Nguyên lý cảm ứng điện từ của máy biến áp

Tại sao máy biến áp ra đời

Để trả lời câu hỏi “Máy biến áp là gì?”, chúng ta hãy đi tìm hiểu câu hỏi tại sao nó ra đời. Thông thường, công suất điện được tạo ra ở 11Kv. Vì lý do kinh tế, điện xoay chiều được truyền ở điện áp rất cao, chẳng hạn như 220 kV hoặc 440 kV trên một khoảng cách xa. Do đó máy biến áp tăng áp được áp dụng tại các trạm phát điện.

Bây giờ vì lý do an toàn, điện áp được giảm xuống các mức khác nhau bằng cách giảm dần điện áp tại các trạm biến áp khác nhau để cấp điện cho các vị trí khác nhau và do đó việc sử dụng điện được thực hiện ở 400/230 V.

Máy biến áp là gì - Hiểu rõ máy biến áp trong 5 phút (2)

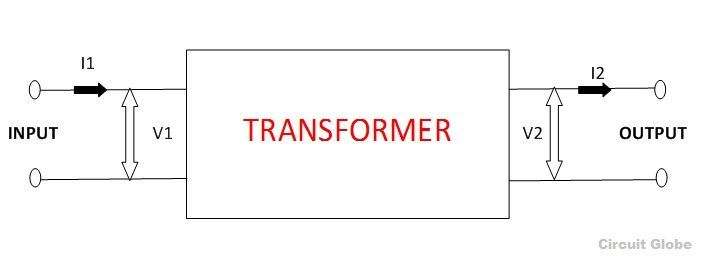

Sơ đồ tương đương của biến áp

Nếu (V 2 > V 1 ) điện áp được nâng lên ở phía đầu ra và được gọi là Biến áp tăng áp.

Nếu (V 2 <V 1 ) mức điện áp được hạ xuống ở phía đầu ra và được gọi là Biến áp hạ áp.

Cấu tạo máy biến áp

Cấu tạo chủ yếu của một máy biến áp bao gồm:

Máy biến áp là gì - Hiểu rõ máy biến áp trong 5 phút (1)
Cấu tạo chung của máy biến áp
  1. Lõi thép kỹ thuật điện
  2. Dây quấn (cuộn dây), gồm cuộn sơ cấp và cuộn thứ cấp.
  3. Vỏ máy biến áp.

Các loại máy biến áp

Phân loại theo chức năng:

Máy được phân làm 2 loại là máy biến áp tăng áp và máy biến áp giảm áp.

Phân loại theo cấu tạo của máy:

Máy biến áp 1 pha

Máy biến áp 3 pha

Máy biến áp 2 cuộn dây và máy biến áp tự ngẫu

Phân loại theo phương thức cách điện

  • Máy biến áp khô
  • Máy biến áp dầu

Phân loại theo công dụng

Máy biến áp thí nghiệm

Máy biến áp đo lường:

Máy biến áp đo lường

Máy biến áp trung gian.

Máy biến áp tự ngẫu

Phương trình của máy biến áp

Phương trình EMF được đưa ra dưới đây, dùng để tính tỉ số điện áp ra so với điện áp vào.

Trong đó E 1 và E 2 là điện áp và N 1 , N 2 lần lượt là số vòng dây ở cuộn sơ cấp và cuộn thứ cấp.

Tổn hao trong máy biến áp

  1. Tổn hao do lõi sắt
  2. Tổn hao trên dây dẫn
  3. Tổn hao do nhiệt

Hiệu quả của Máy biến áp

Hiệu suất máy biến áp được định nghĩa là tỷ số giữa công suất đầu ra và công suất đầu vào và được biểu thị trong công thức dưới đây

Tổn thất công suất trong máy biến áp = tổn thất không tải + tổn thất ngắn mạch

Trong đó:

– Tổn thất không tải hay tổn thất trong lõi sắt từ của MBA, không phụ thuộc vào dòng điện chạy qua MBA

– Tổn thất ngắn mạch hay tổn thất trong cộn dây đồng của MBA, phụ thuộc vào dòng điện chạy qua MBA: deltaPcu =RI^2 = U^2/R

( R là phần điện trở của cuộn dây đồng)

Vậy là chúng mình đã đi tìm hiểu máy biến áp là gì. Hy vọng chút kiến thức này giúp các bạn thêm yêu điện tử nhé.

CHÚC CÁC BẠN THÀNH CÔNG
