Cuộn cảm là gì? Hiểu rõ cuộn cảm trong 5 phút

Cuộn cảm (Inductor) hay còn gọi là cuộn dây là một linh kiện thụ động cơ bản. Hiện nay cuộn cảm được ứng dụng trong rất nhiều các mạch lọc tín hiệu, các động cơ. Hôm nay hãy cùng Dientu5ngay tìm hiểu cuộn cảm trong 5 phút nhé!

Cuộn cảm là gì ?

Cuộn cảm bản chất là một dây dẫn có cấu tạo đặc biệt. được cuốn thành nhiều vòng liên tiếp. Khi có dòng điện chạy qua thì cuộn cảm sẽ sinh ra từ trường.

Các đại lượng đặc trưng cho cuộn cảm

Hệ số tự cảm

Hệ số tự cảm là đại lượng đặc trưng cho suất điện động cảm ứng của  cuộn dây khi có dòng điện biến thiên chạy qua.

Cảm kháng

Cảm kháng của cuộn dây là đại lượng đặc trưng cho sự cản trở dòng  điện của cuộn dây đối với dòng điện xoay chiều.

Điện trở thuần của cuộn dây

Điện trở thuần của cuộn dây là điện trở mà ta có thể đo được bằng đồng hồ vạn năng.Thông thường cuộn dây có phẩm chất tốt thì điện trở thuần phải tương đối nhỏ so với cảm kháng. Điện trở thuần còn gọi  là điện trở tổn hao vì chính điện trở này sinh ra nhiệt khi cuộn dây hoạt động.

Ứng dụng cuộn cảm trong thực tế

Loa (Speaker)

          Cấu tạo của loa : Loa gồm một nam châm hình trụ có hai cực lồng vào nhau, cực N ở giữa và cực S ở xung quanh, giữa hai cực tạo thành một khe từ có từ trường khá mạnh, một cuôn dây được gắn với màng loa và được đặt trong khe từ, màng loa được đỡ bằng gân cao su mềm giúp cho màng loa có thể dễ dàng dao động ra vào.

            Nguyên lý hoạt động :  Khi ta cho dòng điện âm tần ( dòng điện xoay chiều có tần số từ 20 Hz => 20.000Hz ) chạy qua cuộn dây, cuộn dây tạo ra từ trường biến thiên và bị từ trường cố định của nam châm đẩy ra, đẩy  vào làm cuộn dây dao động. Từ đó làm cho màng loa dao động theo và phát ra âm thanh.

            Lưu ý : Từ trường biến thiên chỉ khi có dòng điện biến thiên. Vì vậy tuyệt đối không cấp trực tiếp điện 1 chiều cho loa. Trong trường hợp cấp điện áp 1 chiều quá cao có thể gây cháy cuộn dây

Micro

            Nếu như các bạn đã hiểu rõ về Loa thì Micro cách suy luận hoàn toàn tương tự. Loa tạo âm thanh từ dòng điện cảm ứng, còn Micro ngược lại, tạo dòng điện cảm ứng từ âm thanh.

            Thực chất cấu tạo Micro là một chiếc loa thu nhỏ, về cấu tạo Micro giống loa nhưng Micro có số vòng quấn trên cuộn dây lớn hơn loa rất nhiều vì vậy trở kháng của cuộn dây micro là rất lớn khoảng 600Ω (trở kháng loa từ 4Ω – 16Ω ). Ngoài ra màng micro cũng được cấu tạo rất mỏng để dễ dàng dao động khi có âm thanh tác động vào.

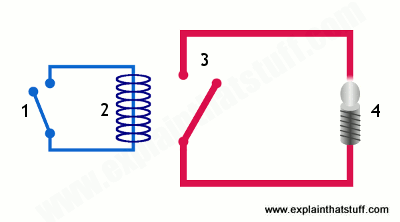

Rơ-le (Relay)

            Rơ-le được biết đến nhiều hơn với dân điện công nghiệp, xuất hiện hầu hết trong các công trình, các tòa nhà lớn. Rơ le cũng là một ứng dụng của cuộn dây trong sản xuất thiết bị điện tử.

            Nguyên lý hoạt động của Rơle là biến đổi dòng điện thành từ trường thông qua quộn dây. Từ trường lại tạo thành lực cơ học thông qua lực hút để thực hiện một động tác về cơ khí như đóng mở công tắc, đóng mở các hành trình của một thiết bị tự động…

Kết luận

        Qua bài viết “Cuộn cảm là gì? Hiểu rõ cuộn cảm trong 5 phút”, các bạn đã cơ bản biết thế nào là cuộn cảm. Hy vọng chút kiến thức nhỏ nhoi này giúp các bạn trong quá trình học tập

CHÚC CÁC BẠN THÀNH CÔNG
