Hiện nay Pin 18650 và mạch sạc pin 18650 đang ngày càng trở nên phổ biến. Hôm nay hãy cùng chúng tớ điểm qua một số loại mạch sạc dùng cho PIN 18650 đáng mua nhất các bạn nhé. Let’s go!
MỤC LỤC
- 1 Pin 18650 là gì?
- 2 Đặc điểm nổi bật của Pin 18650
- 3 Top 7 mạch sạc pin 18650 đáng mua nhất
- 3.1 Mạch sạc pin 18650 1A TP4056 có bảo vệ Micro USB
- 3.2 Mạch sạc dự phòng mini 5V 1A – Bản nâng cấp
- 3.3 Mạch sạc pin 3S – 20A – Sạc cân bằng và bảo vệ pin 18650
- 3.4 Mạch sạc 3S 40A bảo vệ pin cân bằng 12.6V
- 3.5 Sạc Pin Li-ion 3.7V 18650, 14500, 16340…. Loại 1 Viên (Cắm Điện)
- 3.6 Bộ Sạc Pin 3.7V 18650 Chuyên dụng (có các loại sạc 1,2,4 pin)
- 3.7 Bộ sạc và test pin đa năng Liitokala Lii-500
Pin 18650 là gì?
Trước tiên chúng ta đi tìm hiểu “Pin 18650 là gì?”
Pin 18650 là pin lithium-ion. Tên bắt nguồn từ các số đo cụ thể của pin: 18mm x 65mm. Đối với kích thước, nó lớn hơn pin AA. Pin 18650 có điện áp 3,6v và có dung lượng từ 800mAh đến 3500mAh (mili-ampe-giờ). Những loại pin này được sử dụng trong đèn pin, máy tính xách tay, thiết bị điện tử và thậm chí một số ô tô điện, thời gian sử dụng lâu dài và khả năng sạc lại hàng trăm lần. Để sạc pin 18650, các bận cần có một bộ sạc pin chuyên dụng, trong đó sẽ có phần quan trọng nhất đó chính là mạch sạc pin 18650.
Đặc điểm nổi bật của Pin 18650
Chúng tôi nhận được rất nhiều câu hỏi về sự khác biệt giữa pin sạc và pin sử dụng một lần thông thường như pin AA & AAA. Sự ra đời cảu Pin 18650 có ưu điểm nổi bật nhất chính là có khả năng sạc lại hàng trăm, ngàn lần. Ngoài ra, Pin 18650 còn 1 số đặc điểm nổi bật sau:
Sử dụng rộng rãi
Máy tính xách tay, máy bộ đàm, DVD di động, thiết bị đo đạc, thiết bị âm thanh, máy bay mô hình, đồ chơi, máy quay phim, máy ảnh kỹ thuật số và các thiết bị điện tử khác. Ngay cả các mạch sạc pin 18650 cũng rất phổ biến và nhiều loại, giúp các bạn dễ dàng lựa chọn.
Kết nối nối tiếp hoặc song song đơn giản
Có thể được kết hợp nối tiếp hoặc song song để tạo thànhBộ pin 18650 Lithium Ion.
Điện áp cao
Điện áp của pin 18650 nói chung là 3,6V, 3,8V và 4,2V, cao hơn nhiều so với điện áp 1,2V của pin niken-cadmium và niken-hydro.
Hiệu suất an toàn cao
Pin Lithium Ion 18650 có hiệu suất an toàn cao, không nổ, không cháy; không độc hại, không gây ô nhiễm, chứng nhận nhãn hiệu RoHS; tất cả các loại hiệu suất an toàn trong một lần, số chu kỳ hơn 500 lần; hiệu suất nhiệt độ cao tốt, hiệu suất xả đạt 100% ở 65 độ. Để tránh ngắn mạch pin, các điện cực âm và dương của pin lithium 18650 được tách biệt. Do đó, khả năng xảy ra hiện tượng ngắn mạch đã được giảm thiểu đến mức cực đoan. Một bảng bảo vệ có thể được thêm vào để tránh sạc quá mức và xả quá mức của pin, điều này cũng có thể kéo dài tuổi thọ của pin.
Tuổi thọ dài
Pin Lithium Ion 18650 có tuổi thọ dài và vòng đời có thể đạt hơn 500 lần trong điều kiện sử dụng bình thường, cao hơn gấp đôi so với các loại pin thông thường.
Công suất lớn
Dung lượng pin 18650 Lithium Ion nói chung là từ 1200mah ~ 3600mah, và dung lượng pin chung chỉ khoảng 800, nếu pin 18650 lithium được kết hợp để tạo thành bộ pin 18650 lithium, thì bộ pin 18650 lithium có thể dễ dàng đạt 5000mah.
Top 7 mạch sạc pin 18650 đáng mua nhất
Mạch sạc pin 18650 1A TP4056 có bảo vệ Micro USB
ĐẶC ĐIỂM NỔI BẬT
– Mạch sạc pin 18650 TP4056 1A (loại pin có áp 3.7 4.2V ) cực kì nhỏ gọn dùng IC TP4056 hỗ trợ sạc và tự ngắt khi đầy(có LED đỏ sáng), dòng tối ra khi sạc lên đến 1A, cấp nguồn từ cổng miniUSB tiện dụng.
THÔNG SỐ KỸ THUẬT
- Hỗ trợ giúp bạn sạc cho pin Lithium 3.7-4.2V.
- Mạch nhỏ gọn, dùng IC TP4056.
- Nguồn vào: 4.5 – 5.5V.
- Điện áp khi đầy pin: 4.2V-4.25V.
- Kích thước: 25 x 19 x 10 mm.
- Dòng sạc tối đa 1A.
- Có IC bảo vệ pin tránh kiệt pin khi xả (đặc điểm nổi bật ).
- Lưu ý: Không có chống ngược nguồn.
Mạch sạc dự phòng mini 5V 1A – Bản nâng cấp
Ở bản nâng cấp này, mạch sạc được tích hợp thêm 1 cổng USB cho phép sạc pin cho các thiết bị khác.
THÔNG SỐ KỸ THUẬT
- Điện áp sạc ra: USB 5V(1A)
- Điện áp sạc vào: Micro USB
- Nguồn cấp : (B+), (B-) ~3.7-4.2VDC
- Sạc đầy : 4.16V -4.18V (±0.02)
- Dòng ra tối đa: 1A
- LED đỏ báo trạng thái : Đang sạc (nhấp nháy), đầy (đứng yên)
- Đầy tự ngắt

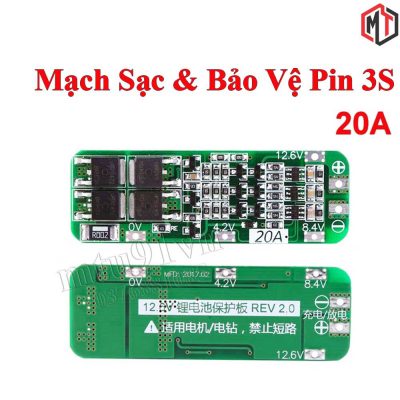

Mạch sạc pin 3S – 20A – Sạc cân bằng và bảo vệ pin 18650
Mạch sạc và bào vệ pin – nối tiếp 3 cell pin 18650 12V 3S 20A: có dòng xả tối đa lên lến 20A, được sử dụng để sạc 3 cell pin Lithium hoặc 18650 có điện áp trung bình 3.7~4.2VDC mắc nối tiếp, mạch có chức năng ngắt khi đầy, bảo vệ chập nguồn, quá áp và pin dưới áp quy định.
Mạch sạc pin Lithium, 18650 3 cell nối tiếp có thiết kế, chất lượng gia công và linh kiện rất tốt, phù hợp trong các thiết kế cần có mạch quản lý pin, sạc.
Thông số kỹ thuật
- Sử dụng sạc: 12.6V – 13V. (Đề xuất nguồn có hạn dòng)
- Size: 58*20*3.6mm
- Điện thế xả cạn: 9.6V
- Điện thế sạc đầy: 12.6V
- Dòng xả liên tục (hoạt động): 20A
- Dòng xả tức thời (quá tải): 40A
- Chức năng: Sạc cân bằng và bảo vệ cell Li-ion, dùng trong pin máy khoan, máy bắt vít,… có mức điện thế từ 9v6 – 11v1.
- Số cell sử dụng: 3 cell Li-ion hoặc 3 cặp (6 cell) cell Li-ion mắc nối tiếp, tùy theo thông số dòng xả pin.
Mạch sạc 3S 40A bảo vệ pin cân bằng 12.6V
✅Mạch sạc 3S bảo vệ pin cân bằng 40A 12.6V sạc pin 18650 hoặc pin lypo lion 3.7V (có tính năng AUTO Recovery)
📌Mạch sạc và bào vệ pin – nối tiếp 3 cell pin 18650 12V 3S 40A: có dòng xả tối đa lên lến 40A, được sử dụng để sạc 3 cell pin Lithium hoặc 18650 có điện áp trung bình 3.7~4.2VDC mắc nối tiếp, mạch có chức năng ngắt khi đầy, bảo vệ chập nguồn, quá áp và pin dưới áp quy định.
📌Mạch sạc pin Lithium, 18650 3 cell nối tiếp có thiết kế, chất lượng gia công và linh kiện rất tốt, phù hợp trong các thiết kế cần có mạch quản lý pin, sạc.
Thông số kỹ thuật
📌Sử dụng sạc: 12.6V – 13V. (Đề xuất nguồn có hạn dòng)
📌Size: 58*20*3.6mm
📌 Điện thế xả cạn: 9.6V
📌Điện thế sạc đầy: 12.6V
📌Dòng xả liên tục (hoạt động):40A
📌Dòng xả tức thời (quá tải):80A
📌Chức năng: Sạc cân bằng và bảo vệ cell Li-ion, dùng trong pin máy khoan, máy bắt vít,… có mức điện thế từ 9v6 – 11v1.
📌Số cell sử dụng: 3 cell Li-ion hoặc 3 cặp (6 cell) cell Li-ion mắc nối tiếp, tùy theo thông số dòng xả pin
Hướng dẫn sử dụng
📌Đây là mạch sạc và bảo vệ pack pin Li-ion, đa năng, hoàn toàn không phải mạch pin máy khoan hay của riêng bất kỳ thiết bị nào. Mạch này có thể sử dụng cho nhiều thiết bị dùng pin sạc khác nhau.
📌Nếu đóng 3S-1P (3 cell nối tiếp) thì nên chọn cell có dòng xả từ 15C – 20C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).
📌Nếu đóng 3S-2P (3 cặp cell nối tiếp – 6 cell) thì nên chọn cell có dòng xả từ 10C – 15C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).
📌Tuy nhiên nếu chỉ dùng cho máy bắt vít hoặc khoan có công suất nhỏ thì có thể chọn cell có dòng xả 5C – 10C thay thế. – Các cell (cặp cell) phải đều volt với nhau trước khi lắp vào mạch.
📌Hàn theo thứ tự từ 0V (B-) 4.2V 8.4V 12.6V (B+). – Các chân – và + là ngỏ ra Tải và Sạc.
📌Các chân – và + là ngỏ ra Tải và Sạc. Không sử dụng đồng thời ngõ này 2 chức năng cùng lúc. Nghĩa là sạc thì không mở máy và nếu mở máy thì rút sạc khỏi mạch pin.

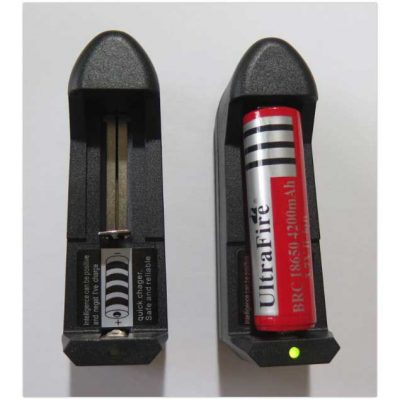

Sạc Pin Li-ion 3.7V 18650, 14500, 16340…. Loại 1 Viên (Cắm Điện)
Đặc điểm nổi bật của sạc pin 18650 loại sạc 1 viên
- Sạc sử dụng cho 1 cell pin lipo
- Đèn bảo màu đỏ, báo đang sạc pin
- Đèn báo màu xanh báo pin đầy hoặc không có pin sạc
THÔNG SỐ KỸ THUẬT
- Kích thước 32x100x40mm
- Trọng lượng 40g
- Điện áp sử dụng 100-220V AC
- Điện áp sạc 3.7V 500mA (1 cell pin lipo)
- Có đèn báo
Bộ Sạc Pin 3.7V 18650 Chuyên dụng (có các loại sạc 1,2,4 pin)
Đặc điểm nổi bật
- Sản phẩm hoàn toàn mới 100% và chất lượng cao.
- Với điện áp bảo vệ đoản mạch và quá tải cường độ, sạc pin an toàn và đáng tin cậy.
- Có thể sạc bốn pin cùng một lúc.
- Thích hợp sạc 1/2/4 pin 18650 lithium-ion.
- Đèn báo LED hiển thị trạng thái sạc hiện tại.
- Khi sạc đèn đỏ, đèn xanh lá cây được sạc đầy, có chức năng sạc ngược.
THÔNG SỐ KỸ THUẬT
- Cổng cung cấp năng lượng: USB tiêu chuẩn
- Điện áp đầu vào: AC 100-240V, 47-63Hz
- Điện áp đầu ra: DC 4.2V 1000mA
- Mẫu pin tương thích: 10440, 14500, 16340, 16650, 14650, 18350, 18500, 18650
- Sáu biện pháp bảo vệ: Bảo vệ quá tải, Bảo vệ quá áp, Bảo vệ quá nhiệt, Bảo vệ đoản mạch, Bảo vệ chập mạch.
Bộ sạc và test pin đa năng Liitokala Lii-500
Đặc điểm nổi bật
Bộ sạc và test pin đa năng Liitokala Lii-500 cho pin AA, AAA, 18650, 26650, 14500, 1.2V, 3.2V, 3.6V.
* Liitokala Lii-500 là bộ sạc thông minh với 4 kênh sạc độc lập.
* Phát hiện dung lượng pin, đo nội trở, bảo vệ ngắn mạch, bảo vệ quá tải, bảo vệ kiểm soát nhiệt độ
* Đầu ra USB 5V có thể sử dụng như pin sạc dự phòng
* Lii-500 có thể sạc nhiều loại pin lithium-ion và NiMH, NiCd hình trụ khác.
* Được sử dụng rộng rãi trong việc sạc pin cho các sản phẩm điện tử như đèn pin sáng, dụng cụ điện, máy ảnh kỹ thuật số…
Cảnh báo từ nhà sản xuất
– Bộ sạc này chỉ có thể sạc pin lithium-ion hình trụ và pin niken-hydro, không phải pin lithium sắt phosphate (Một số shop nói có thể sạc loại pin này là không chính xác).
– Trước khi sử dụng chú ý đến dòng sạc khuyến nghị của pin sạc, và không sạc nhiều hơn dòng khuyến nghị.
– Không sử dụng bộ đổi nguồn khác.
– Bộ sạc có thể nóng lên trong quá trình sạc và xả điều này là bình thường
– Khi ngừng sử dụng, vui lòng rút nguồn điện và tháo pin khỏi khay sạc.
Các chế độ hoạt động
* Chế độ sạc (Mặc định)
– Khi bộ sạc được kết nối với nguồn điện, tất cả màn hình LCD của bộ sạc sẽ sáng ngay lập tức, nếu pin chưa được lắp vào sẽ hiển thị Null, nếu là pin kém, nó cũng hiển thị Null.
– Đặt bộ sạc vào pin và bật nguồn, bộ sạc sẽ đo điện trở bên trong của pin trong khoảng 3 giây, sau đó hệ thống sẽ tự động vào chế độ sạc, và bộ sạc sẽ tự động mặc định dòng sạc là 500mA trong 8 giây. Bạn có thể sử dụng nút chọn dòng điện (CURREN) để chọn 300mA, 500mA, 700mA, 1000mA để sạc. Hệ thống sẽ khóa dòng điện bạn đã chọn để sạc sau 8 giây.
– Ở chế độ SẠC, 4 kênh hoạt động độc lập, và bạn có thể chọn các dòng sạc khác nhau để sạc và có thể trộn lẫn pin lithium-ion và pin niken-hydro cùng một lúc.
* Chế độ kiểm tra pin nhanh (FAST TEST)
– Sau khi cắm bộ sạc vào pin và kết nối với nguồn điện, trong vòng 8 giây, nhấn nhẹ (phím chế độ MODE) để chọn “FAST TEST”
– Ở chế độ FAST TEST , 4 kênh có thể nhanh chóng phát hiện dung lượng pin, bất kể pin Li-ion và pin Ni-MH, tất cả đều hoạt động độc lập. Quá trình phát hiện nhanh dung lượng pin bao gồm 2 bước (1 xả, 2 đầy)
* Chế độ kiểm tra pin bình thường (NOR TEST)
– Sau khi cắm bộ sạc vào pin và kết nối với nguồn điện, trong vòng 8 giây, nhấn nhẹ (phím chế độ MODE) để chọn “NOR TEST”
– Ở chế độ NOR TEST, pin sẽ được sạc đầy trước, sau đó xả pin và ghi lại nguồn điện đã xả để phát hiện dung lượng pin, sau đó tự động sạc đầy pin.
Vậy là hôm nay chúng mình đã cùng các bạn tìm hiểu Top 7 mạch sạc pin 18650 đáng mua nhất. Hy vọng các bạn có thể chọn được cho mình một mạch sạc pin ưng ý nhé.
CHÚC CÁC BẠN THÀNH CÔNG
